如果你家里有开发商配的干接点门铃开关，就可以使用本文方法给G4门铃供电

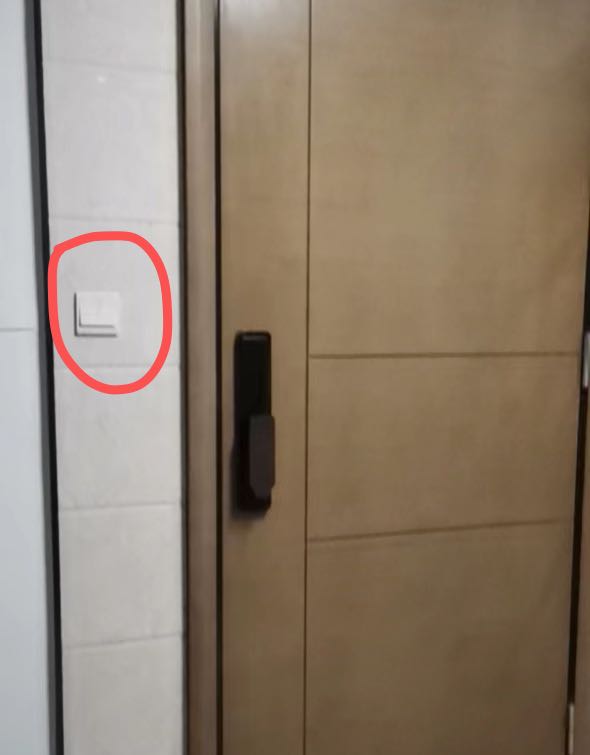

图1:改造前

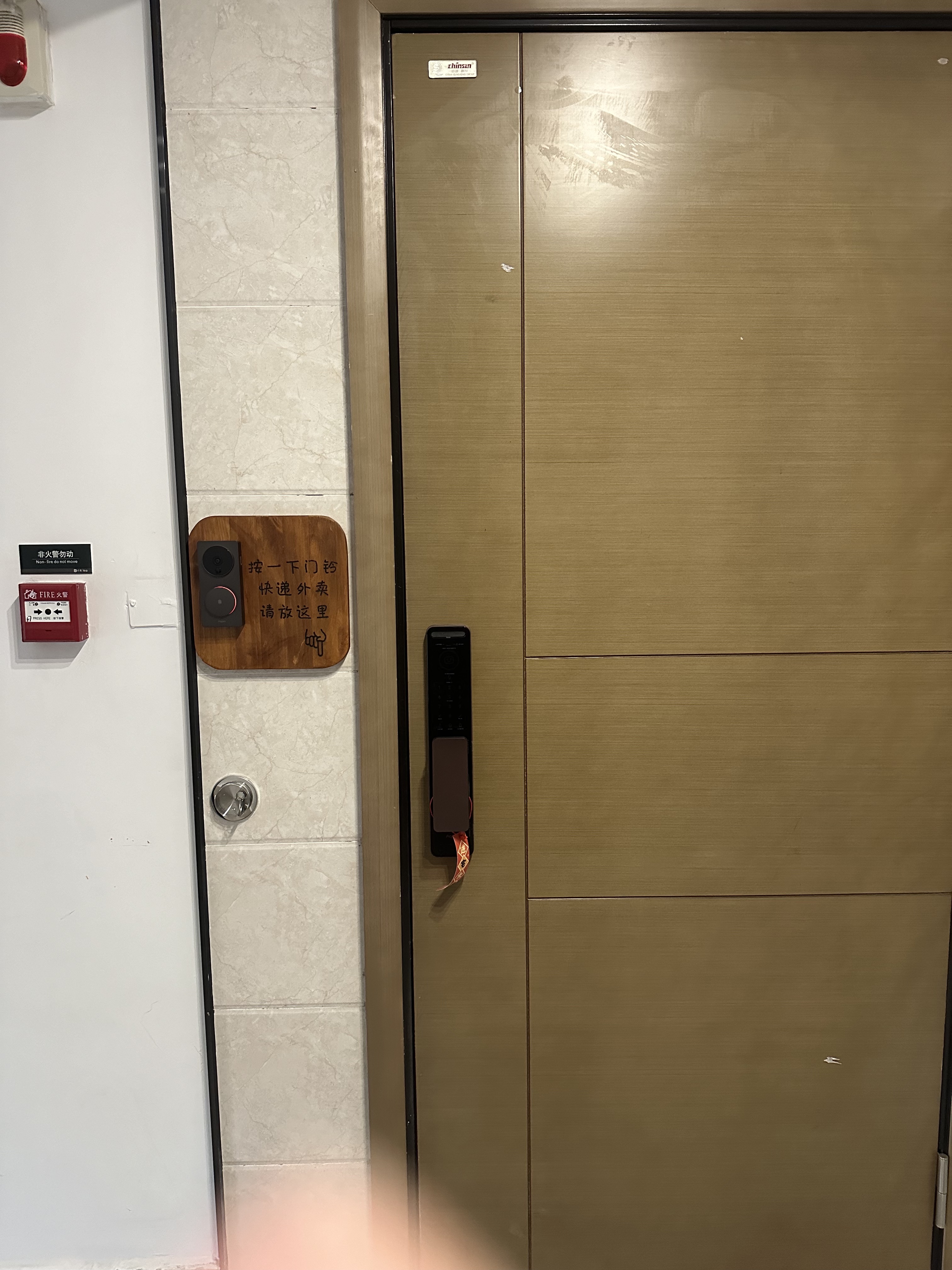

改造后：

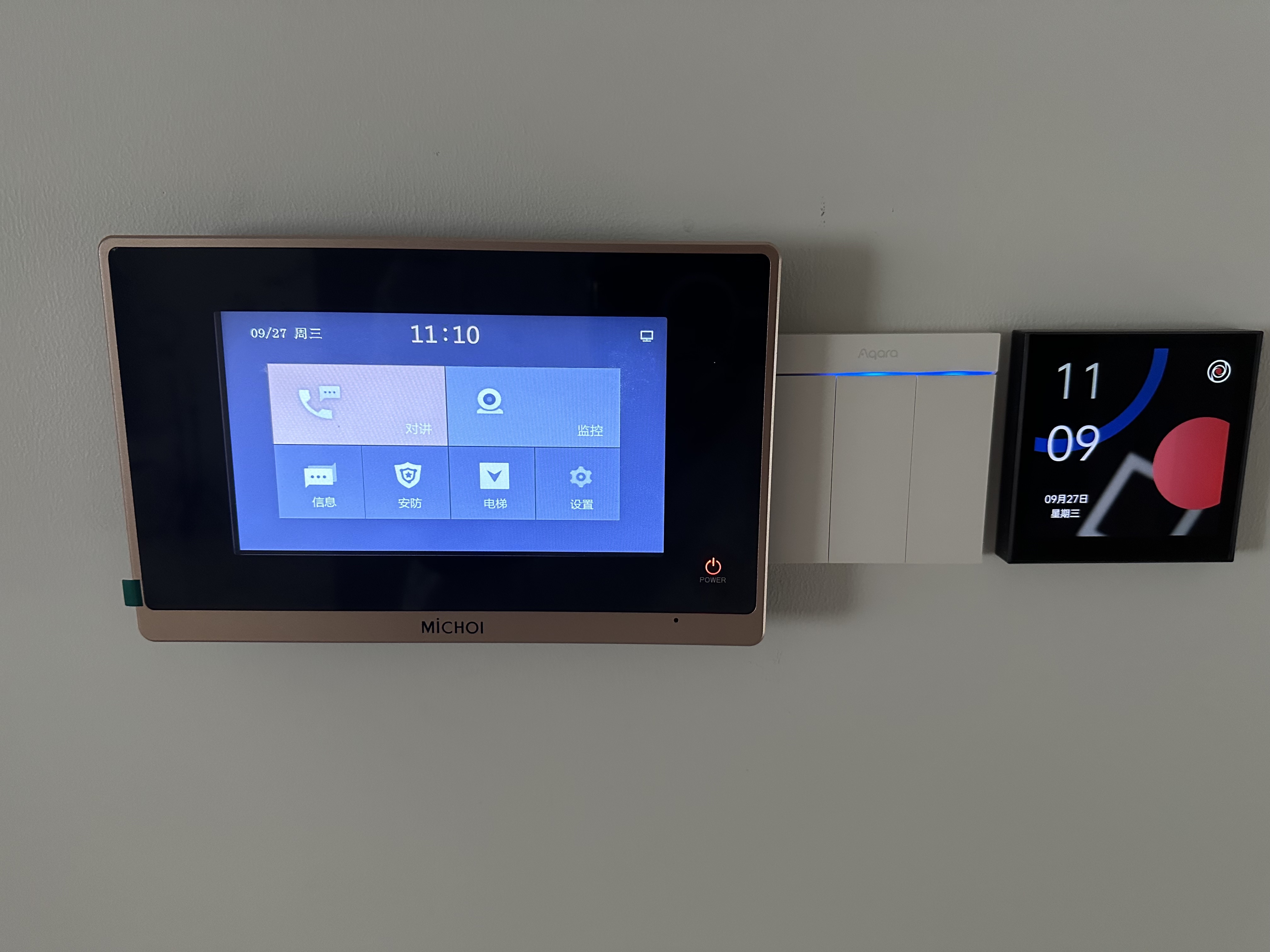

室内门禁机：
图1中门铃按钮开关里面有两根线，对应接在室内门禁机的门铃接口上面（图2、图3）。
门禁机上还有为监控摄像头预留的两组安防接口，目前只使用了一组。
我们可以把门铃的这两根线用杜邦线接在剩下的那一组安防接口的电源上，一根接12V电源，一个接GND地线

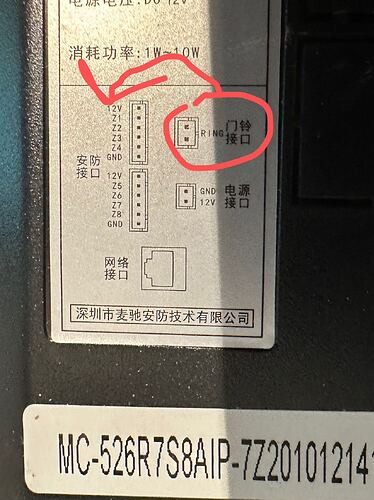

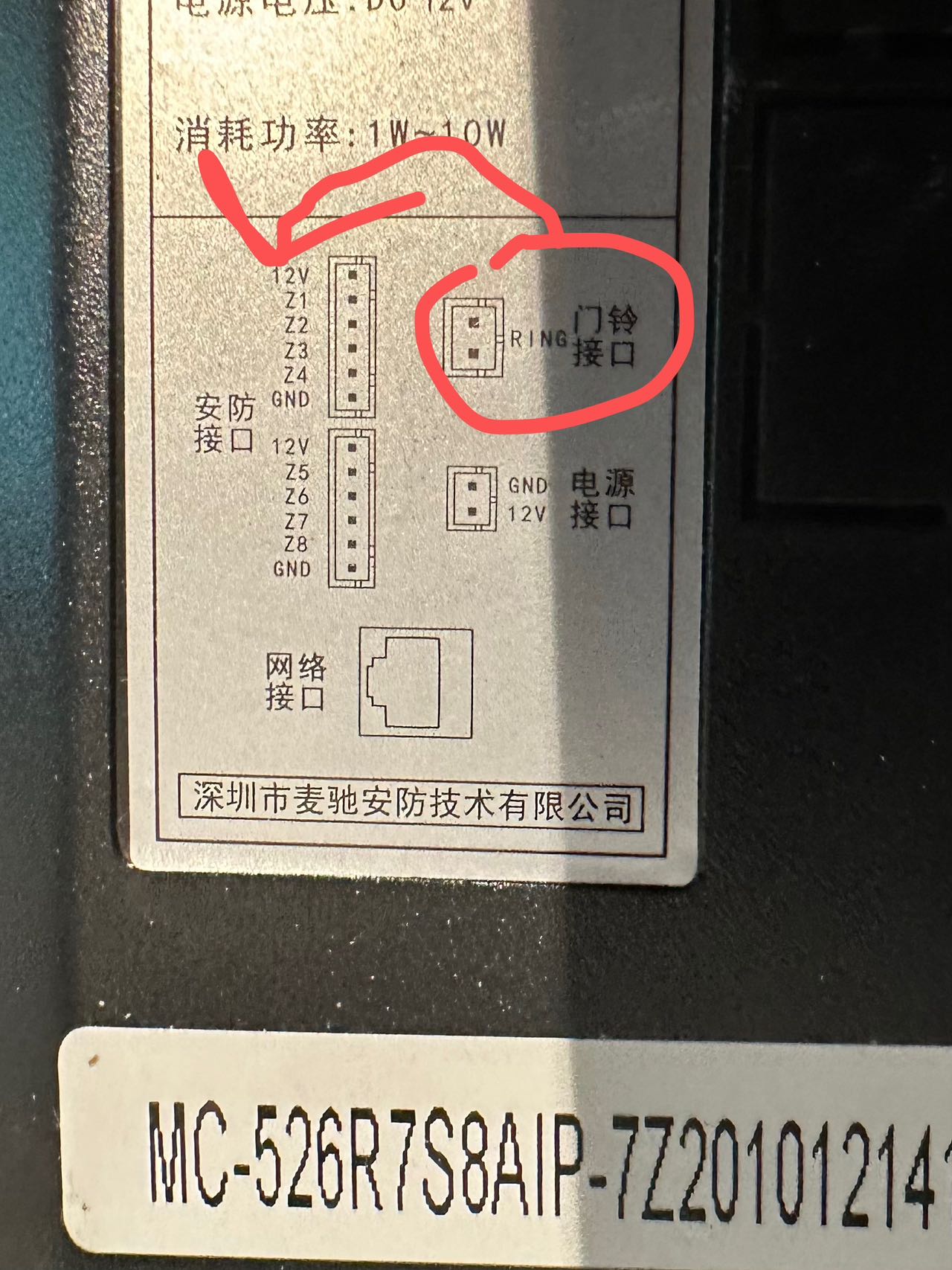

图2: 门禁机接线说明

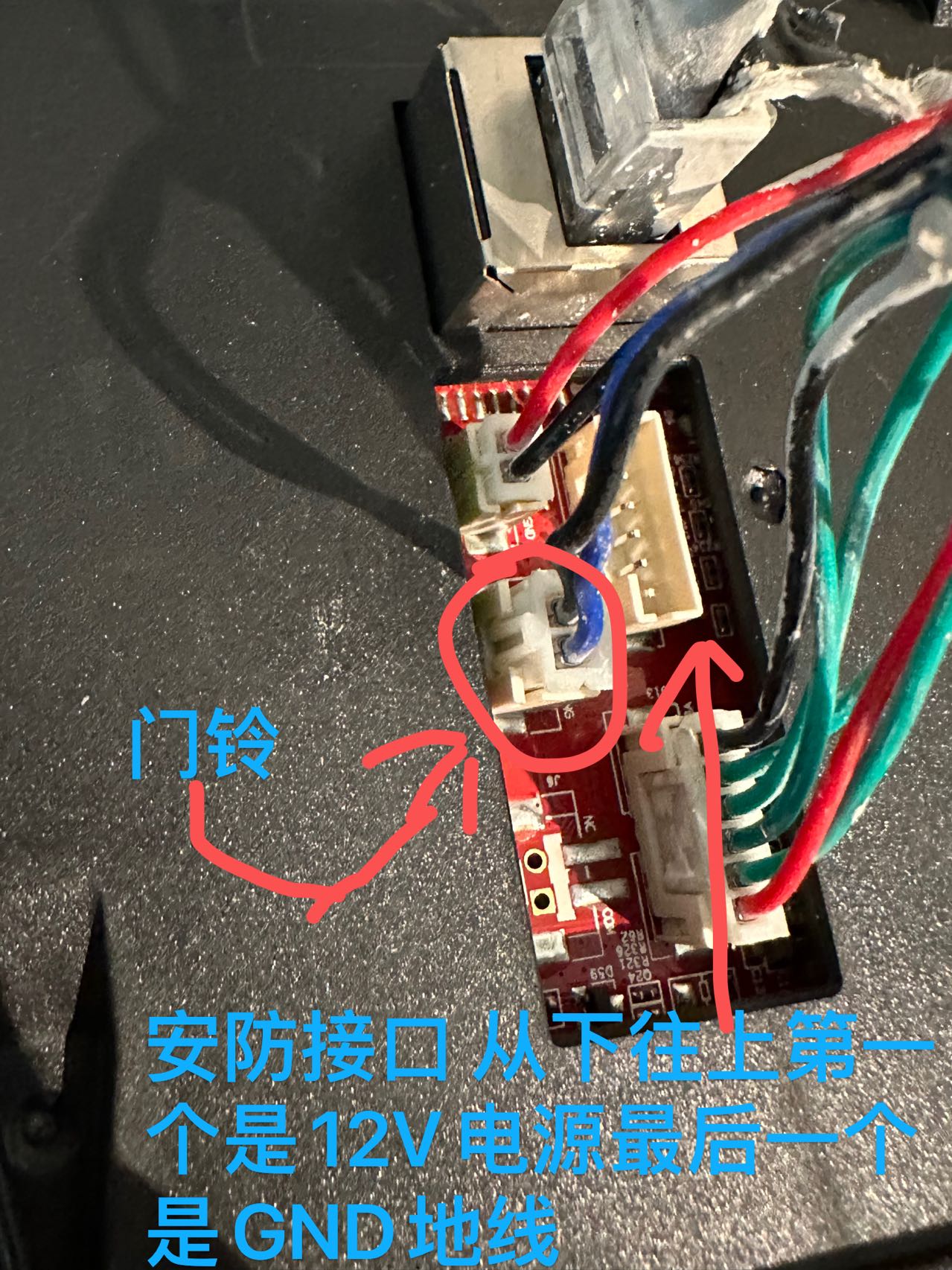

图3: 门禁机接线口

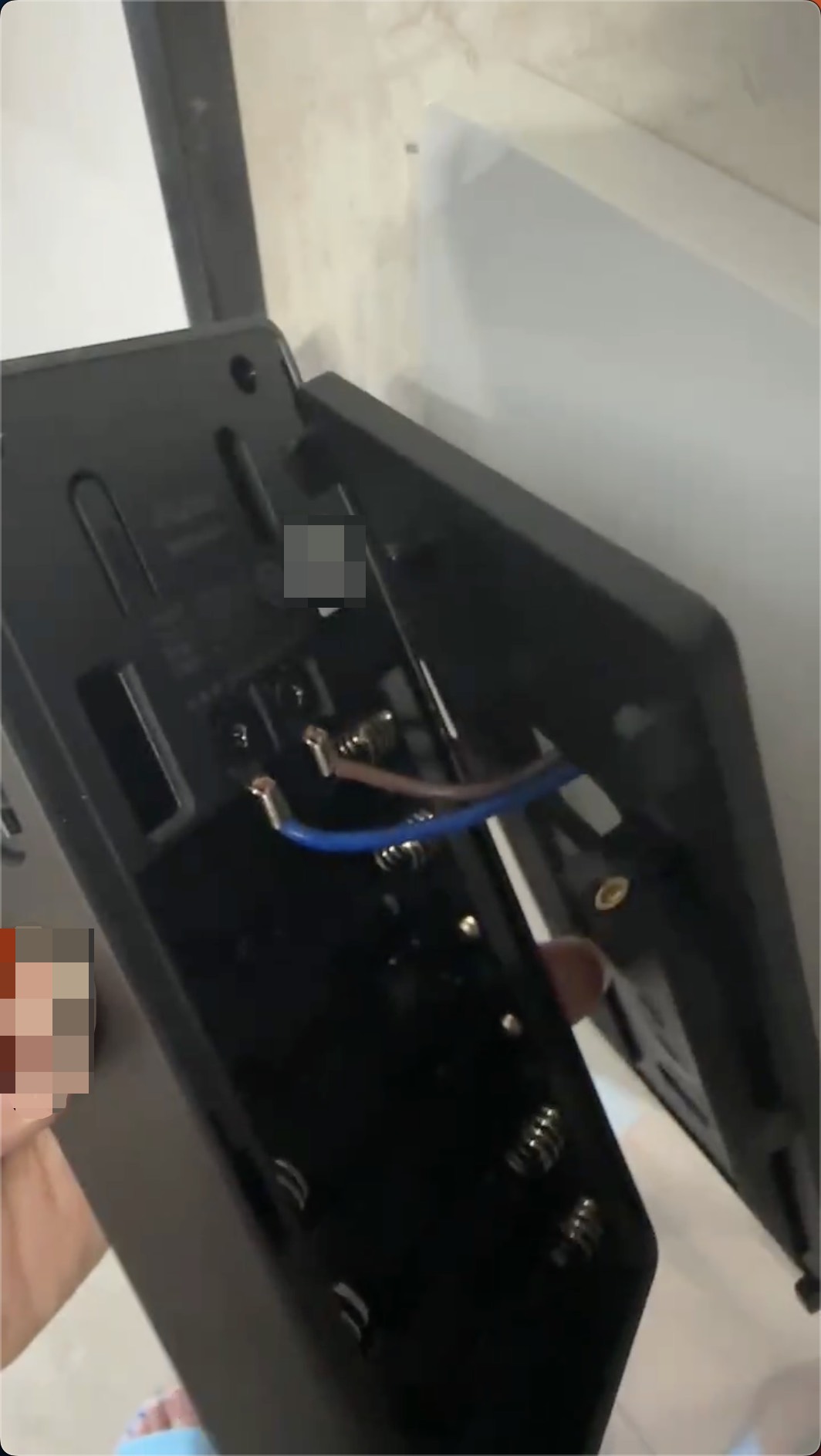

接好后门口门铃按钮中的两根线就有了12V的电源，我们接在摄像头上面就行
1 个赞
就是g4盖不住86底盒的孔洞，得想办法遮挡。楼主的这个装饰板不错
